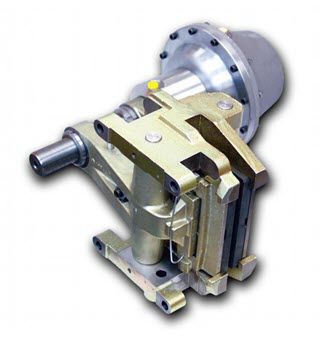

Phanh đĩa thủy lực DU 060 FHM Ringspann Vietnam
Phanh đĩa thủy lực DU 060 FHM Ringspann Vietnam
Phanh đĩa thủy lực của hãng Ringspann Việt Nam được sử dụng nhiều trong các nhà máy lớn, đặc biệt là loại DU 060 FHM của hãng, bền, chịu được trong môi trường khắc nghiệt
0877.105.430
cong@ttnvietnam.vn
Chi tiết sản phẩm
Brake calipers DU 060 FHM 340 R 25 Ringspann Việt Nam
DU 060 FHM 340 R 40 Phanh đĩa thủy lực Ringspann
Lưu ý chung của sản phẩm:
• the DU 060 FHM, brake chamber mounted on the right (see Fig. 3.1 in Section 3).
• the DU 060 FHM with left-mounted brake chamber.
• the DU 060 FHM with inductive proximity switch in the brake chamber.
• for installation on a brake disc with a thickness of 25.0 and 40 mm.
• for various types of brake-pad materials.
Thông tin sản phẩm hãng: Ringspann
Thông tin sản phẩm tại Việt Nam: Ringspann VN

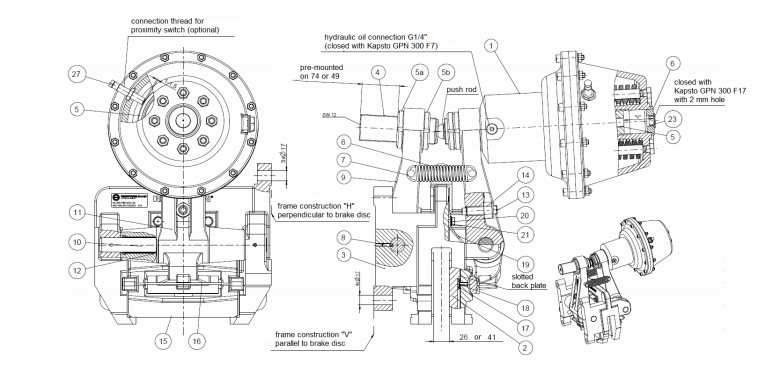

Bản vẽ Phanh đĩa thủy lực DU 060 FHM của hãng Ringspann
Một số model của sản phẩm:
DU 060 FHM 340 L 40
DU 060 FHM 340 L 25
DU 060 FHM 350 L 25
DU 060 FHM 350 L 40
DU 060 FHM 350 R 25
DU 060 FHM 350 R 40
DU 060 FHM 360 L 25
DU 060 FHM 360 L 40
DU 060 FHM 360 R 25
DU 060 FHM 360 R 40
DU 060 FHM 370 R 25
DU 060 FHM 370 R 40
DU 060 FHM 370 L 25
DU 060 FHM 370 L 40
♦ Một số parts list
|
Part |
Nomenclature |
Quantity |
Part number |
|
1 |
Brake chamber 370-25 |
1 |
3514-230111-000000 |
|
Brake chamber 340-25 |
1 |
3514-230114-000000 |
|
|
Brake chamber 350-25 |
1 |
3514-230115-000000 |
|
|
Brake chamber 360 -25 |
1 |
3514-230116-000000 |
|
|
2 |
Standard brake pad for brake caliper: 000000 |
2 |
2472-040025-A00102* |
|
Brake pad BK 6905 for brake caliper: A00103 |
2 |
2472-040025-A00103* |
|
|
Brake pad BK 4199 for brake caliper: A00104 |
2 |
2472-040025-A00104* |
|
|
Brake pad BK 8006 for brake caliper: A00105 |
2 |
2472-040025-A00103* |
|
3 |
Frame (25 mm brake disc thickness) |
1 |
2474-300001-000000 |
|
Frame (40 mm brake disc thickness) |
1 |
2474-300003-000000 |
|
|
4 |
Support bolt |
1 |
2725-045604-000000 |
|
5a / 5b |
Groove nut KM 9 |
2 |
5130-045002-000000 |
|
6 |
Return spring |
2 |
2701-025008-000000 |
|
7 |
Shoulder pin |
4 |
5236-012004-000000 |
|
8 |
Threaded pin M 6×16 |
4 |
5012-006055-000000 |
|
9 |
Lever arm |
2 |
2475-320001-000000 |
|
10 |
Shaft |
2 |
2714-025601-000000 |
|
11 |
Sliding bearing |
4 |
5313-025004-000000 |
|
12 |
Wiper |
4 |
5139-025102-000000 |
|
13 |
Threaded pin M 16×60 |
2 |
5012-016053-000000 |
|
14 |
Hex. nut, self-locking |
2 |
5113-016001-000000 |
|
15 |
Swivel element |
2 |
2476-206001-000000 |
|
16 |
Spring bracket for swivel element |
2 |
2701-157001-000000 |
|
17 |
Holding disc for brake pad |
2 |
2771-018103-000000 |
|
18 |
Countersunk screw M 5×16 DIN EN ISO 10642 |
2 |
5005-005120-000000 |
|
19 |
Sheet metal bracket |
2 |
2789-110002-000000 |
|
20 |
Hex. screw |
4 |
5019-008004-000000 |
|
21 |
Disc 8,4 DIN 125-St |
4 |
5105-008001-000000 |
|
27 |
Proximity switch PNP (closer) |
1 |
3502-112004-B024VG |
Hydraulic Disc Brake DU 060 FHM 360 L 40 Ringspann Việt Nam
