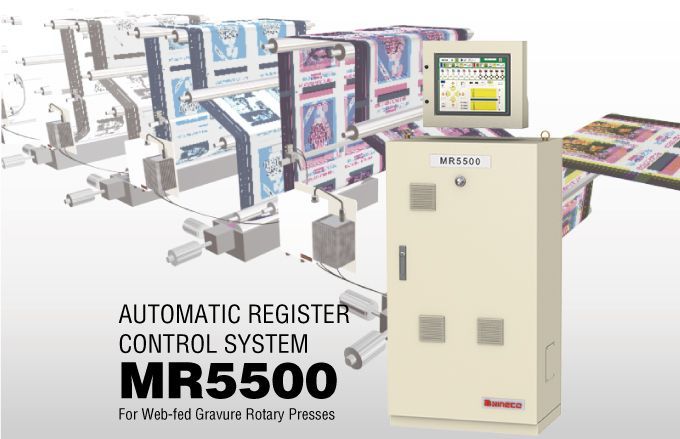

Bộ chỉnh biên kiểu cuốn MR5500 Nireco Việt Nam

Tổng quan MR5500 Nireco
Chức năng truyền thông tích hợp cho phép MR5500 kết nối với một hệ thống kiểm tra chất lượng để giảm tổng chi phí (thời gian, nhân công và vật liệu)!

Nireco đã xây dựng bộ điều khiển này dựa trên nhiều năm kinh nghiệm về công nghệ điều khiển. MR5500 phát hiện dấu hiệu đăng ký bằng cách sử dụng các máy dò sợi quang hiệu suất cao và điều khiển bộ đăng ký in với độ chính xác cao.
Hoạt động bằng màn hình LCD màn hình cảm ứng. Bạn có thể thiết lập hệ thống bằng cách làm theo các hướng dẫn trên màn hình.

Đặc tính

Hệ thống điều khiển đăng ký tự động MR5500 có các chức năng truyền thông tích hợp. Nó có thể được kết nối với các hệ thống kiểm tra chất lượng in hoặc in các thiết bị hình ảnh tĩnh để đạt được quản lý thông tin tích hợp và hoạt động thông minh hơn.
Bảng điều khiển có thể được gỡ bỏ và vận hành riêng biệt với bảng điều khiển

Panel điều khiển, màn hình LCD phẳng, có thể được lấy ra khỏi bàn điều khiển và hoạt động ở vị trí thuận tiện cho người điều khiển, ví dụ như trên bàn làm việc của máy in.
FSP (First Search and Preset) giảm đáng kể lượng chất thải được tạo ra

Cho đến nay vẫn chưa thể kiểm tra vị trí của thiết lập tấm ban đầu trước khi tất cả các màu bắt đầu in. Chức năng FSP cho phép kiểm tra các vị trí tấm sau khi in chỉ một hoặc hai màu, cắt giảm thời gian chi tiêu và vật liệu lãng phí trong quá trình thiết lập ban đầu.
Tự động công nhận nhãn hiệu đăng ký

Dấu hiệu đăng ký được tự động công nhận trên web di động.
Hành động khắc phục nhanh và tối ưu

Kiểm soát dự báo tối ưu sẽ được cung cấp cho mỗi loại web.
Đơn giản dễ dàng cho người vận hành sử dụng

Mọi chức năng hệ thống có thể được thực hiện bởi người điều khiển trên màn hình LCD màn hình cảm ứng.
Một màn hình hiển thị dạng sóng cung cấp cho người vận hành một đại diện ngay lập tức của việc đăng ký, ngay cả ở tốc độ rất thấp. Màn hình hiển thị có thể chuyển đổi giữa việc sạ dạng sóng cho một cuộc cách mạng hình trụ hoàn chỉnh hoặc dạng sóng gần cổng. Thiết lập cổng là một hoạt động một chạm.
Tên của mỗi điểm cài đặt được hiển thị khi cài đặt dữ liệu được thực hiện.
Hoạt động biểu tượng dựa trên quốc tế có thể hiểu được.
Các loại nhãn khác nhau (dọc và ngang) và các loại web được xử lý bởi một loại cảm biến

Dấu hiệu đăng ký có thể dễ dàng được xử lý bằng cách thay đổi một tập tin đính kèm tại máy quét sợi quang học.
Chức năng Failsafe đảm bảo hoạt động ổn định

Khi một lỗi lớn xảy ra hoặc khi có một sự sai lệch lớn trong đăng ký, chẳng hạn như một nhãn hiệu bị thiếu, chức năng an toàn thất bại được kích hoạt để duy trì một biên thêm kiểm soát đăng ký.
Bộ nhớ công việc

Cài đặt thông số có thể được lưu trữ và sau đó được gọi lại khi chạy cùng một sản phẩm (tối đa 1000 bộ dữ liệu).
Tín hiệu lệch tín hiệu ra tương tự

Các tín hiệu sai lệch được xuất ra như điện áp analog (+/- 5V) để cho phép ghi.
Áp dụng với in hai mặt và tách ra đồng thời

Cấu hình
Hệ thống MR5500 bao gồm bốn thiết bị chính: bảng điều khiển, đầu dò sợi quang, bộ mã hoá và động cơ hiệu chỉnh.

Chỉ có một bộ mã hoá được sử dụng, bất kể số kênh trong hệ thống. Bộ mã hóa được lắp đặt để nó quay cùng với xilanh miếng. Một máy dò sợi quang được gắn trên mỗi đơn vị in. Có một máy dò cho máy in màu tiêu chuẩn và máy dò cho các đơn vị in màu thứ hai và thứ ba. Các máy phát hiện gửi tín hiệu đến bảng điều khiển. Các điều kiện điều khiển được nhập vào màn hình cài đặt trên bảng điều khiển trước. Bộ điều khiển nhận các lệnh này, tính độ lệch ở vị trí của nhãn hiệu đăng ký, và kết xuất các tín hiệu điều chỉnh. Động cơ hiệu chỉnh nhận được tín hiệu điều chỉnh từ bộ điều khiển. Nếu cần phải điều chỉnh kiểm soát đăng ký đường viền, động cơ sẽ di chuyển lăn bù trừ để điều chỉnh độ lệch của màu sắc liên quan, và đảm bảo rằng dấu hiệu đăng ký ở đúng vị trí. Ngoài ra, nếu cần phải điều chỉnh thanh ghi bên cạnh, động cơ hiệu chỉnh di chuyển tấm xi lanh sang trái hoặc phải để bù cho bất kỳ sự dịch chuyển bên trong vị trí in của màu đó.

Thông số kỹ thuật MR5500 Nireco
Tốc độ Web từ 10 đến 500 m / phút
Kích thước xi lanh từ 200 đến 2.000 mm
Độ chính xác đo ± 0.01 mm (đánh dấu để đánh dấu)
Tốc độ điều khiển 1 mm / giây. (theo một đường hướng trên đường giấy)
0.5 mm / giây (bánh răng vi sai)
0.5 mm / giây (hướng về phía)
Phạm vi điều chỉnh tốt ± 5 mm (theo hướng nghiêng trên đường dẫn giấy)
Số kênh từ 2 đến 12 kênh (hệ thống 8 kênh là tiêu chuẩn)
Thông số kỹ thuật Điện
Bộ điều khiển nguồn cung cấp điện • Nguồn điện áp vào 100,110,200,220,240,380V AC có thể chuyển đổi bằng cách sử dụng vòi nước bên trong
• Tần số cung cấp điện: 50 / 60Hz
• Điện năng tiêu thụ: 1.1kW
Motor cung cấp điện đầu vào • Nguồn cung cấp cho động cơ bù đắp và sidelay
• Tối đa điện áp hoạt động: 240V AC

• Bộ ngắt nội bộ: 15A

MR5500 Nireco – bộ chỉnh biên kiểu cuốn MR5500 Nireco Việt Nam
