Chi tiết sản phẩm
EtherTRAK-2 I/O Modules
Tổng quan:
Dòng Sixnet của Red Lion EtherTRAK®-2 Ethernet cho phép các mô-đun I / O cung cấp giám sát từ xa đơn giản và an toàn cho việc triển khai trong môi trường khắc nghiệt. EtherTRAK-2 cung cấp một chi phí thấp cho mỗi điểm I / O và xếp hạng môi trường chắc chắn cho việc thu thập và truyền thông dữ liệu trường hoặc cảm biến đáng tin cậy.
Sản phẩm :
| Part # | Title | DI | DO | AI | AO |
|---|---|---|---|---|---|
| EB-MIX24880-D | EtherTRAK-2 I/O Module-32 Mixed Inputs/Outputs, PoE | 16 | 8 | 8 | – |
| EB-MIX24882-D | EtherTRAK-2 I/O Module-34 Mixed Inputs/Outputs , PoE | 16 | 8 | 8 | 2 |
| EB-32DI24-D | EtherTRAK-2 I/O Module-32 Digital Inputs, PoE | 32 | – | – | – |
| EB-16DI24-D | EtherTRAK-2 I/O Module-16 Isolated Digital Inputs, PoE | 16 | – | – | – |
| EB-32DO24-D | EtherTRAK-2 I/O Module-32 Digital Output, PoE | – | 32 | – | – |
| EB-16DO24-D | EtherTRAK-2 I/O Module-16 Isolated Digital Outputs, PoE | – | 16 | – | – |
| EB-16ISO20M-D | EtherTRAK-2 I/O -16 Isolated Analog Inputs (4-20mA), PoE | – | – | 16 | – |
| EB-32AI20M-D | EtherTRAK-2 I/O Module-32 Analog Inputs (4-20mA), PoE | – | – | 32 | – |
| EB-32AI10V-D | EtherTRAK-2 I/O Module-32 Analog Inputs (0-10V), PoE | – | – | 32 | – |
| EB-16AI20M-D | EtherTRAK-2 I/O Module-16 Analog Inputs (4-20mA), PoE | – | – | 16 | – |
| EB-16AI-8AO-D | EtherTRAK-2 I/O Module-16 Analog Inputs/Outputs, PoE | – | – | 16 | 8 |
| EB-8AO20M-D | EtherTRAK-2 I/O Module-8 4-20mA Analog Outputs, PoE | – | – | – | 8 |
| EB-16ISOTC-D | EtherTRAK-2 I/O Module-16 Isolated Thermocouple Inputs, PoE | – | – | 16TC | – |
| EB-10RTD-D | EtherTRAK®-2 I/O Module-10 RTD Inputs, PoE | – | – | 10 RTD | – |

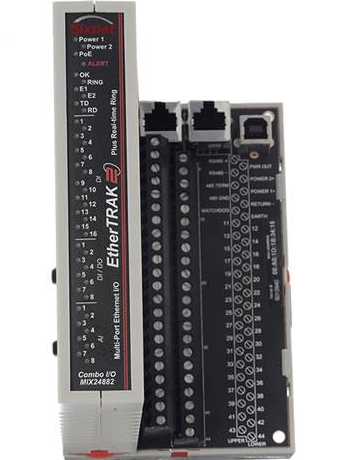

EtherTRAK-2 I/O Module-34 Mixed Inputs/Outputs , PoE
Specifications
Discrete Input Channels
- Voltage range : 10 – 30 VDC
- Input Polarity: Sourcing (apply power to active) or sinking (ground closure) on 8 inputs
- Guaranteed ON voltage: 9 VDC
- Guaranteed OFF voltage: 5.0 VDC
- Guaranteed OFF current: 2 mA DC
- Input resistance: 10 Kohms
- Input current (@ 24 VDC) 3 mA
- Input Protection: High Impedance with overvoltage protection
- Filtered ON/OFF delay: 25 ms (20 Hz. max. counting rate)
- Fastest response: 1 ms (400 Hz. max. counting rate)
- Special fast counting rate: Up to 50 KHz on channels 1 and 2
- Pulse Counting Options: Count up, pulse timing and pulse rate 16 or 32 bit reporting
- Scan rate (all channels) 1 ms
Discrete Output Channels
- Output voltage range 10-30 VDC
- Max. output power: 1A per channels, 8A per module, .8A at 60°C 1 channel, .4A at 60°C 8 channels at 24 VDC
- Max. off state leakage: 0.01 mA (less than 10 uA)
- Short circuit protection, self-reset fuses (trip above 1.5 Amp)
- Min. load: 1 mA
- Inrush current: 5 Amps (100 ms surge)
- Typical on resistance: 0.3 Ohms (Drop 0.3 VDC @ 1 Amp)
- Input isolation: 150 Volts (16 channel modules only)
- All channels Scan rate: 1 ms
Analog Input Channels
- Analog Input Range: 4-20 mA
- A/D resolution 16 bits (0.003%) 10 bits (fast option)
- Full scale accuracy: +/- 0.02% (at 20 °C, 16 bit mode)
- Temperature coefficient +/- 50 ppm per °C (span and offset)
- Input impedance (resistance): 100 ohms
- Protection: Self-resetting short circuit protection fuses
- DMRR (differential mode) 66 db at 50/60 Hz
- Fastest update time [# of chan.]: 880 ms [all] -16-bit; 145 ms [all] -14-bit; 1 ms [2] -10-bit
Analog Output Channels
- Analog output range: 4-20 mA
- D/A resolution 16 bits (less than 1 uA)
- Full scale accuracy +/-0.02% (at 20°C)
- Span and offset temp. +/- 50 ppm per °C typ.
- Max. output settling time 5 ms (to .05%)
- Load resistance (@ 24 V) 0-750 Ohms
- Load resistance (@ 10V) 300 Ohms
- Current limiting short circuit protection
- PoE power internally supplies power to module intelligence, communications, and inputs.
Configuration
- Configured using Sixnet I/O Tool Kit
- Graphical User Interface (GUI)
