SPTDS DMN Westinghouse

Van chuyển hướng cho ứng dụng bột và hạt

SINGLE PIPE PLUG DIVERTER – SPTDS

Thông số kỹ thuật chung

Bản vẽ SPTDS DMN Westinghouse

Bảng kích thước SPTDS DMN Westinghouse

Van chuyển hướng SPTDS được thiết kế đặc biệt để định tuyến bột và viên trong hệ thống vận chuyển khí nén. Ống thẳng giúp SPTDS rất phù hợp cho các ứng dụng trong ngành thực phẩm, thức ăn cho vật nuôi, nhựa (tái chế) và hóa dầu. Sản phẩm đi qua nhanh chóng và được đảm bảo bằng gia công chính xác không bị tắc nghẽn. Thiết kế của bộ chuyển hướng phích cắm SPTDS tuân thủ tất cả các quy định pháp luật hiện hành về an toàn tại nơi làm việc. Do đó không có bộ phận chuyển động ở bên ngoài. SPTDS có sẵn 5 kích cỡ liên tiếp từ DN50 đến DN125.

SPTDS DMN Westinghouse | Van chuyển hướng hạt nhựa

Thông số kỹ thuật chung

Kích thước từ NB 50 đến 125
Áp suất lên tới 14,5 PSI
Nhiệt độ sản phẩm tối đa +176°F
Có chứng nhận ATEX 2014/34/EU
Có sẵn tuân thủ EC1935/2004

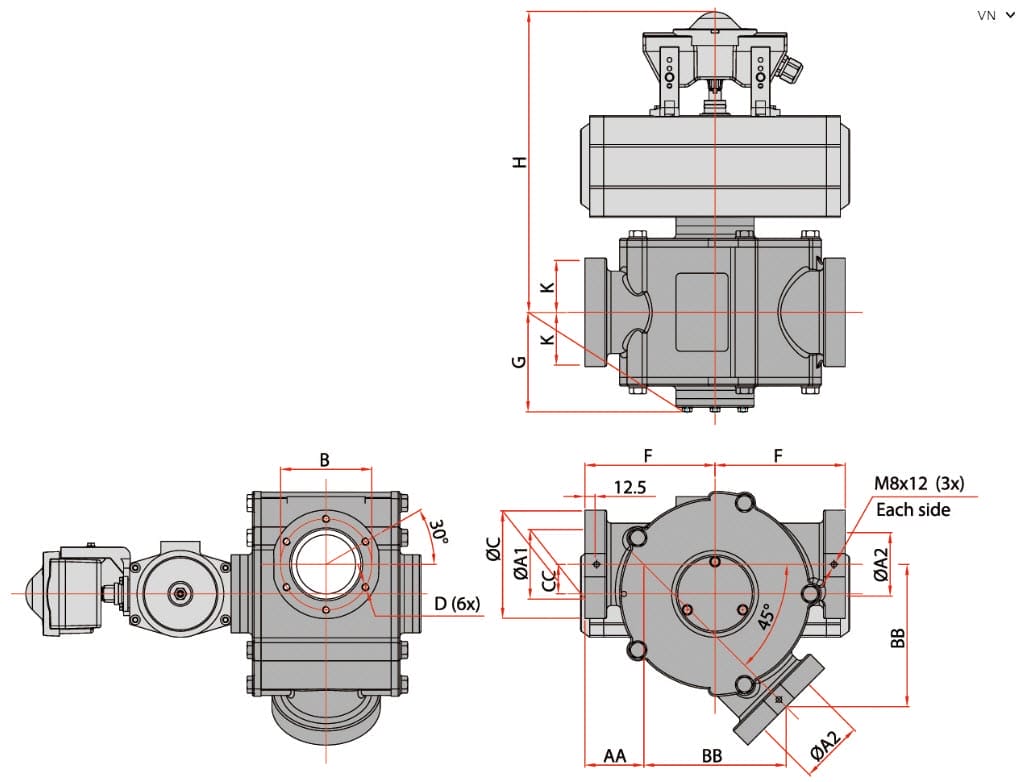

Bản vẽ SPTDS DMN Westinghouse

SPTDS DMN Westinghouse | Van chuyển hướng hạt nhựa

Bảng kích thước SPTDS DMN Westinghouse

TYPE
SPTDS	ØA1*	ØA2*	ØB	D	ØC	F	G	H	K	A4	BB	CC
50	1.97	1.88	3.54	M8x12	4.33	5.51	4.23	13.39	2.09	2.57	5.98	1.22
65	2.56	2.38	3.54	M8x12	4.33	5.51	4.23	13.39	2.09	2.57	5.98	1.22
80	3.15	2.84	4.13	M8x12	4.92	5.91	4.53	13.66	2.4	2.67	6.46	1.34
100	3.94	3.84	5.12	M10x15	6.1	6.69	4.92	14.06	2.99	3.08	7.29	1.5
125	4.92	4.92	6.1	M10x15	7.09	6.89	5.59	14.76	3.46	3.09	7.56	1.57
