EPD30 Finetek đồng hồ đo lưu lượng

Electromagnetic Flow Meter EPD34 Finetek Việt Nam

Máy đo lưu lượng điện từ (EPD) tự phát minh và tự sản xuất của Finetek đã vượt qua các bài kiểm tra và xác minh quan trọng trong thời gian 6 tháng. Và đồng hồ đo lưu lượng EPD của Finetek hiện được LNE từ Pháp (một trong những quốc gia khởi nghiệp của OIML) phê duyệt là đồng hồ đo lưu lượng đầu tiên ở Đài Loan để nhận chứng nhận R49 do OIML cấp. Chứng chỉ này cũng là lần đầu tiên được trao cho máy đo lưu lượng điện từ ở châu Á.

EPD đáp ứng nhu cầu của các ứng dụng quy trình đòi hỏi khắt khe nhất, trong các lĩnh vực đa dạng như hóa học, năng lượng, dầu khí và kim loại. Đồng hồ đo lưu lượng EPD linh hoạt, chính xác và giá hợp lý.

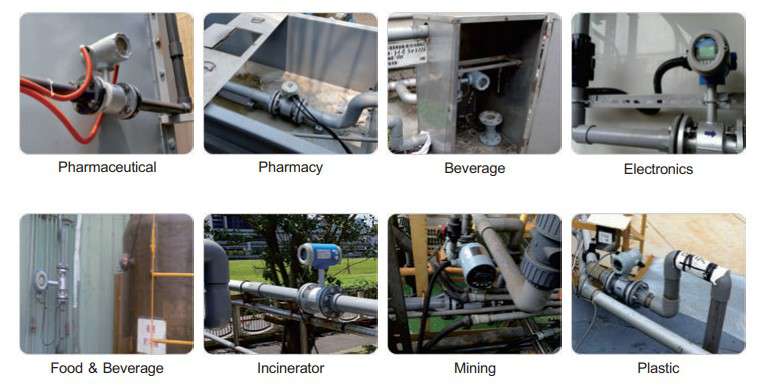

Một số ứng dụng của Flow meter EPD Finetek trong nhà máy

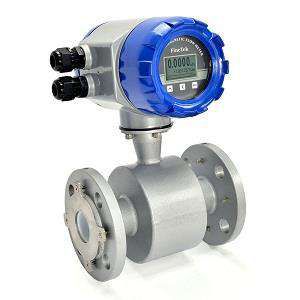

Flow meter EPD34 Finetek Việt Nam

Đại lý Finetek tại Việt Nam

Thông số kĩ thuật sản phẩm:

• Độ chính xác: 0,3% 0,5% 1,0%
• Lưu lượng dòng chảy: 0,1 ~ 10 m / s
• Đầu ra hiện tại: 4-20mA / 700Ω
• Ngõ ra xung: NPN / 200mA / 32Vdc tối đa
• Đầu ra cảnh báo: NPN / 50mA / 32Vdc tối đa
• Giao diện truyền thông: RS-485 Modbus
• Phạm vi lưu lượng đo được
•

Sản phẩm tại hãng: Finetek

Sản phẩm tại TTN: Finetek Việt Nam

Đặc tính sản phẩm:

Low impact on environmental matter

The measurement results are not affected by the change in liquid density, viscosity, temperature, pressure and conductivity.

It can be widely applied in the conducting liquids that may contain fiber, solid granules and suspended matters.

Enclosure protection rating: IP67/NEMA 4X Wide measurement range & high efficiency

The wide measurement turndown ratio can be reach 1:100, which can be set randomly and achieve high accuracy for small flow measurement.

Highly-integrated backlit display of two rows, dual isolation, parameter setting, menu-type operation, memory function, reliable programming, password lock and access, small signal elimination, non-linear correction and twoway measurement.

Various outputs: Current output 4~20mA, frequency output 2~8KHz and RS485 communication.

Multiple self-diagnosis function

Power-saving and low fault rate:

The measuring tube is without baffle and movable parts, so it won’t cause pressure loss and jam.

Smart self-detection and self-diagnosis function, as well as various alarms

The low installation cost

It is easy-to-install with low requirements for the straight tube section (Front 5D and rear 2D) 2-wire analog output

Item	EPD30 Standard type	EPD34 Remote type
Display	LCM 128*64 pixel backlit type
Buttons	Tri-button operation
Communication interface	RS-485 (Modbus) (Optional support for ZigBee Pro wireless transmission)
Accuracy	±0.5% of reading@1m/s(0.2% optional)
Medium temperature	– 20 ~ 120 BC(PTFE Lining)
Ambient temperature	– 40 ~ 70 BC1
Fluidic conductivity	> 5 uS/cm
Measuring scope	0.1m/s ~ 10m/s
Current output accuracy	0.1% of Pulse Output Accuracy Temperature coefficient (100ppm/BC)
Operating pressure	10Kg/cm2
Current output mode	Proactive
Analog output	4 ~ 20mA
Maximum load of current output	< 700Ω
Alarming current	3.6mA or 22 mA
Frequency output scope	2 ~ 8 KHz
Pulse width	Automatic (pulse width 50%)
Pulse mode	NPN transistor output 32vdc/200mA
Time constant	1~100 s
Control output (DO)	NPN transistor output 32vdc/200mA ;2-CH
Control input (DI)	Dry contact ON< 200Ω ; 1,000Ω< OFF ; 1-CH(EPD30),2-CH(EPD34)
Baud rate	1200 ~ 57600 bps
Protection rating	IP67 / NEMA 4X	IP682 (Transducer) IP67/ NEMA 4X (Transmitter)
Enclosure material	Aluminum alloy
Input power	AC 100~240V or DC 24V
Power consumption	< 10W
Wire inlet specification	M20 x 1.5*2	1/2″NPT *2(Transducer), M20 x 1.5*4(Transmitter)
Excitation mode	Pulse DC
Vibration regulation	IEC 60068-2-3
EMC regulation	IEC/EN 61326-1 Class A table2

Model Number	Order Code
EPD30	EPD10000-A
EPD34	EPD10400-A

EPD10000-A-040

EPD10000-A-050

EPD10000-A-065

EPD10000-A-080

EPD10000-A-100

EPD10000-A-125

EPD10000-A-150

EPD10000-A-200

EPD10000-A-250

EPD10000-A-300

EPD10400-A-040

EPD10000-A-050

EPD10000-A-065

EPD10000-A-080

EPD10000-A-100

EPD10000-A-125 Finetek

EPD10000-A-150 đồng hồ đo lưu lượng Finetek

EPD10000-A-200 Flow meter Finetek Việt Nam

EPD10000-A-250 Fientek Việt Nam

EPD10000-A-300

Đồng hồ đo lưu lượng Finetek EPD30 Việt Nam
