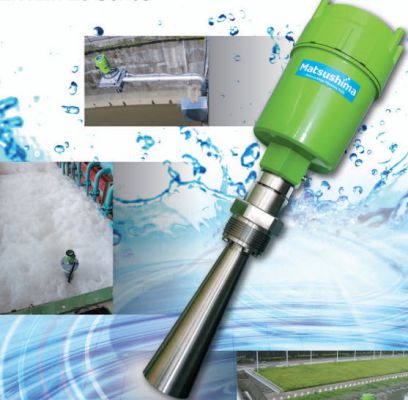

Cảm biến đo mức nước bằng sóng Radar
RADAR LEVEL TRANSMITTER (FOR LIQUID)
Type MWLM-26 Matsushima
Cảm biến đo mức chất lỏng bằng sóng Radar Matsushima được thiết kế có phép phát ra băng tần với tần số cao lên đến 26GHz. Với công nghệ này nó giúp cho cảm biến có thể đo ổn định trong các môi trường chất lỏng, bùn, bồn khuấy..vvv
Cảm biến đo mức chất lỏng bằng sóng Radar Matsushima được ứng dụng nhiều trong các công trình chứa và xử lý nước như: Đập, Thủy điện, Nhà máy xử lý nước thải..vvv
Một số version antena của cảm biến đo chất lỏng Matsushima
|
Antenna hình côn |
Antena mini |
Antenna hình nón |
Antenna hình nón kết nốt kiểu mặt bích |
Antenna hình côn kết nổi kiểu mặt bích |
Ứng dụng
- Nhà máy xử lý nước thải
- Thùng chứa dầu
- Các con đập, kênh lớn, Thủy điện
- Thùng chứa chất lỏng có bọt trên trên mặt
- Thùng chứa chất lỏng ăn mòn
- Các thùng chứa nhỏ và hẹp
Thông số kỹ thuật
| Loại đo mức | MWLM-PR26C | MWLM-PR26H | |||||
| Mã sản phẩm | MWLM-PR26C1G | MWLM-PR26H1G | MWLM-PR26H2G | MWLM-PR26H2F | MWLM-PR26H3G | MWLM-PR26H3F | |
| Ứng dụng chính | Đo chất lỏng | ||||||
| Kiểu Antenna | Hình côn | Hình nón (L=70mm) | Hình nón (L=150mm) | Hình nón (L=200mm) | |||
| Nguồn cấp | DC20 đến 32V | ||||||
| Điện năng tiêu thụ | Tối đa 704 mW | ||||||
| Kiểu kết nối | G2 | G1 | G1-1/2 | JIS5K50A Flange | G1-1/2 | JIS5K60A Flange | |
| Khoảng cách đo an toàn | Tối thiểu 0.5m tính từ Antenna | Tối thiểu 0.3m tính từ Antenna | |||||
| Khoảng cách đo tối đa | 10 m | 20 m | 30 m | ||||
| Tần số truyền | Khoảng 26GHz | ||||||
| Chu kỳ truyền | 83 msec | ||||||
| Góc chùm | Khoảng 24 độ | Khoảng 18 độ | Khoảng 14 độ | ||||
| Độ phân giải | 1 mm | ||||||
| Tỷ lệ dao động cho phép | 10 cm/s | ||||||
| Độ chính xác | 2m trở xuống: +(-)30mm ; Lớn hơn 2m: +(-)20mm | ||||||
| Nhiệt độ hoạt động | Vỏ ngoài | -40 đến 80 độ ( Với LCD: -20 đến 60 độ) | |||||
| Antenna | -40 đến 150 độ | ||||||
| Áp suất hoạt động | 500 kPa | 1 Mpa | 490 kPa | 1 Mpa | 490kPa | ||
| Lớp bảo vệ | Vỏ ngoài | IP66 | |||||
| Antenna | IP67 | ||||||
| Tín hiệu đầu ra | DC 4 to 20mA, giao tiếp bằng chuẩn HART | ||||||
| Thời gian tích hợp | 0-999s | ||||||
| Phụ kiện tùy chọn | Bộ điều chỉnh LCD (GRAPHIC-COM4), Cáp truyền dữ liệu vào PC (MHM-01), Phần mềm điều chỉnh PC (M-DTM) | ||||||
| Nhà cung cấp | Đại lý Matsushima tại Việt Nam |
|---|---|
| Xuất xứ | Nhật Bản – Japan |
